Оборудование диспетчерской связи
Описание
Для построения систем диспетчерской технологической и селекторной связи по стандартным каналам тональной частоты, по двух и четырехпроводным физическим линиям с выходом на радиосвязь, ГАТС и УАТС ГК НАТЕКС предлагает комплекс оборудования диспетчерской связи. Данный комплекс включает в себя:
- коммутирующую диспетчерскую станцию (КДС) MGS-CONTROLLER, на 4, 8 и 12 направлений (опционально до 48);
- пульт оператора MGS-OPERATE;
- аппарат селективной связи MGS-SUBSCRIBER-3 на три направления;
- абонентское устройство MGS-SUBSCRIBER.
Коммутирующая диспетчерская станция MGS-CONTROLLER выпускается в виде плат, в исполнении SubRack, для установки в конструктив FG-R-PCM/W-E, а также в виде отдельного устройства в корпусе высотой 4U.
Коммутирующая диспетчерская станция КДС MGS-CONTROLLER обеспечивает цифровую обработку сигналов и произвольную коммутацию до 12 (опционально до 48) аналоговых портов (направлений).
Система коммутации и обработки сигналов — цифровая. Схема коммутации — произвольная. Виды коммутации: полупостоянная (устанавливается при конфигурировании), оперативная (по командам от пультов операторов).
MGS-CONTROLLER работает автономно и управляется дистанционно с пульта MGS-OPERATE, по интерфейсу RS485 или от управляющего компьютера под управлением прикладного программного обеспечения, в операционных системах Windows, по интерфейсу Ethernet.
MGS-CONTROLLER обеспечивает коммутацию и распределение направлений (кругов) диспетчерской связи с селективным вызовом и радиокабельной связи по физическим 2- и 4-проводным линиям, по выделенным групповым каналам ТЧ аналоговых и цифровых систем передачи. Каждое такое направление может быть оснащено оборудованием разных производителей и систем селективного вызова.
Аппарат MGS-SUBSCRIBER-3 является многофункциональным изделием и обеспечивает обработку и генерацию сигналов в виде отдельных частотных посылок, комбинаций и последовательностей частот.
MGS-SUBSCRIBER-3 может применяться в качестве:
- абонентского устройства со встроенным усилителем (усилителем-ответвителем) n в системах диспетчерской связи с селективным вызовом;
- пульта и коммутатора-распределителя диспетчерской, телефонной и радиосвязи в системах оперативно-технологической связи;
- пульта участника и контрольного аппарата в системах селекторной связи.
При работе в режиме аппарата с селективным вызовом MGS-SUBSCRIBER-3 может выполнять дополнительно функции усилителя-разветвителя канала диспетчерской связи на два направления, концентратора, позволяющего оператору работать с тремя видами связи: диспетчерская, телефонная (ведомственная или ТСОП), радиосвязь.
Особенности

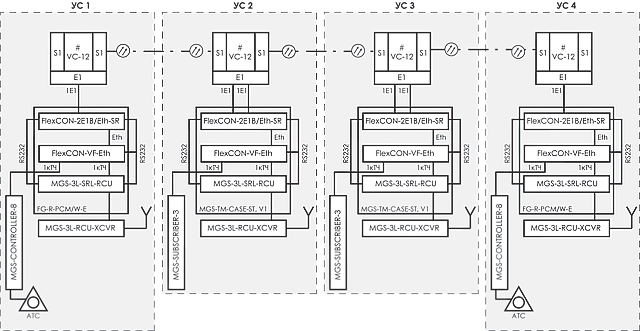

Схема применения

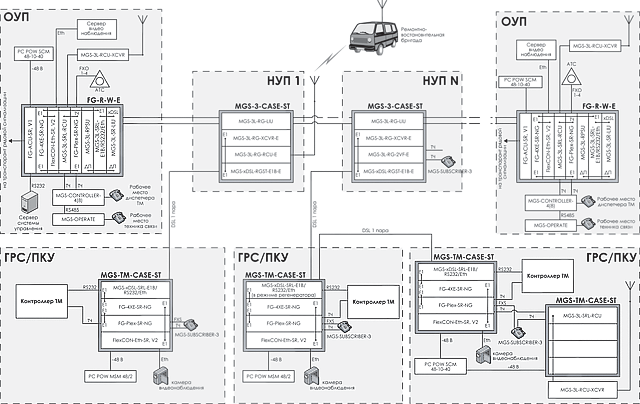

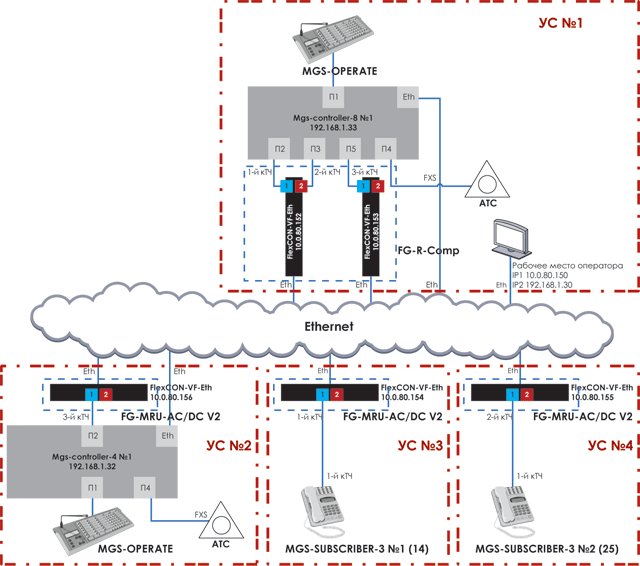

Схемы применения
Технические характеристики
|
MGS-CONTROLLER |
|
|
Входное/выходное сопротивление АП в режимах 4-проводной, ТЧ |
в состоянии номинальной нагрузки — 600 ± 30 Ом, в состоянии “порт отключен” более 30 кОм по входу и более 15 кОм по выходу |
|
Входное/выходное сопротивление АП в режиме 2-проводной |
в состоянии номинальной нагрузки — 600 ± 30 Ом, в высокоимпедансном состоянии – при передаче – 600 ± 30 Ом, при приеме — более 30 кОм |
|
Номинальная скорость обмена по каналу RS485 |
8,4 кбит/с |
|
Питание |
-38 … -72 В от сети переменного тока 230 В 50 Гц |
|
Максимальная потребляемая мощность (максимальный комплект при отключенных разъемах АП), не более |
24 ВА |
|
Габаритные размеры |
для установки в 19” монтажный шкаф 483x290x177, высота 4U |
|
MGS-OPERATE |
|
|
Потребляемая мощность от сети переменного тока 230 В 50 Гц (без учета АС), не более |
17 ВА |
|
Габаритные размеры (ШхВхГ) (со снятым микрофоном), не более |
485х205х40 мм |
|
MGS-SUBSCRIBER-3 |
|
|
Уровень собственных шумов псоф., не более |
-65 дБ |
|
Диапазон чувствительности к сигналам частотного вызова, не уже |
-29 … +12 дБ |
|
Максимально допустимое компенсируемое соотношение искажений АЧХ на частоте 3000 Гц по отношению к 1020 Гц, (максимальная дальность компенсируемого участка в полосе частот 300 … 3400 Гц по кабелю дальней связи сечением 1,2 мм2, км) |
18 (48) дБ |
|
Импеданс подключения к линиям связи: |
|
|
Продолжительность непрерывной работы от встроенного источника резервного питания (в комплект не входит) в режиме молчания, не менее |
2,5 ч |
|
Габаритные размеры, не более |
240х180х110 мм |
|
Масса, не более |
1,5 кг |
Информация для заказа
|
MGS-CONTROLLER-12 |
Коммутирующая диспетчерская станция на 12 направлений в комплекте с пультом оператора, телефонным аппаратом, микрофоном, аккустической системой |
|
MGS-CONTROLLER-8 |
Коммутирующая диспетчерская станция на 8 направлений в комплекте с пультом оператора, телефонным аппаратом, микрофоном, аккустической системой |
|
MGS-CONTROLLER-4 |
Коммутирующая диспетчерская станция на 4 направления в комплекте с пультом оператора, телефонным аппаратом, микрофоном, аккустической системой |
|
MGS-OPERATE |
Пульт оператора в комплекте с телефонным аппаратом, микрофоном, аккустической системой |
|
MGS-SUBSCRIBER-3 |
Аппарат селективной связи на 3 направления, абонентское устройство. В комплекте с одним телефонным аппаратом, распределительным устройством, адаптером питания |
|
MGS-SUBSCRIBER |
Аппарат селективной связи, абонентское устройство, режим прослушивания. В комплекте с одним телефонным аппаратом, адаптером питания |
